Obaľované tesnenia DIMERFLEX OT sa skladajú z mäkkej tesniacej výplne a pevného kovového obalu. Tesniaca výplň zaisťuje stlačiteľnosť a pružnosť, zatiaľ čo kovový obal zaručuje primeranú pevnosť v tlaku a odolnosť proti vystreleniu.
Tieto tesnenia v závislosti od druhu obalu odolávajú rozdielnosti hrúbok až do 30%, čo umožňuje eliminovať prípady, keď príruby nie sú ideálne rovné.

Tesnenia môžu byť vyrobené v rozličných materiálových aj tvarových variánt a sú obzvlášť vhodné pre aplikáciu v tepelných výmenníkoch.
Práve materiálová variabilnosť sendvičového obalu umožňuje sa dokonale prispôsobiť akýmkoľvek prevádzkovým podmienkam.

DIMERFLEX OT sú dodávané v rozličných tvarových prevedeniach vrátane integrovaných, alebo navarovaných priečok, alebo je možné ich vyrobiť ako štvorec, obdĺžnik, ovál, elipsu, resp. akýkoľvek ďalší tvar.

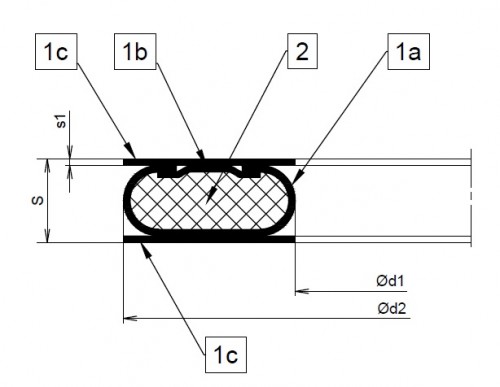

KONŠTRUKCIA OBALOVANÉHO TESNENIA DIMERFLEX OT2

1a-kovový oválny obal
1b-kovová horná vložka
1c-kovová krycia vrstva
2-tesniaca výplň (pozri materiál výplne)
s-celková hr. tesnenia
s1-hr. kovovej krycej vrstvy
pr.d1-vnútorný priemer tesniacej plochy a kovovej krycej vrstvy
pr.d2-vonkajší priemer tesniacej plochy a kovovej krycej vrstvy

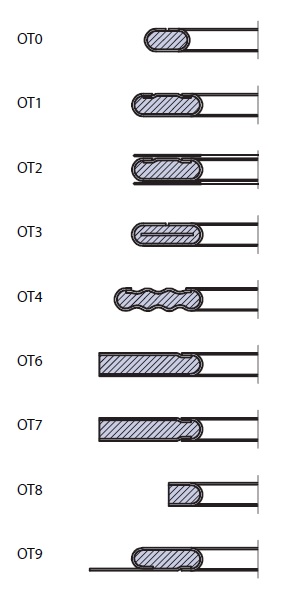

ZÁKLADNÉ PROFILY

DIMERFLEX OT0: oválny obal zatvorený

DIMERFLEX OT1: oválny obal s hornou vložkou (SC)

DIMERFLEX OT2: oválny obal s dvoma krycími vrstvami

DIMERFLEX OT3: oválny obal zatvorený s vložkou

DIMERFLEX OT4: oválny obal zvlnený

DIMERFLEX OT6: obal s vnútorným jednoduchým lemom

DIMERFLEX OT7: obal s vnútorným dvojitým lemom

DIMERFLEX OT8: obal s vnútorným lemom

DIMERFLEX OT9: oválny obal s vodiacim krúžkom (C/O)

MATERIÁL OBALU / PLÁŠŤA

 MATERIÁL VÝPLNE

ZÁKLADNÉ PROFILY-SKICA
